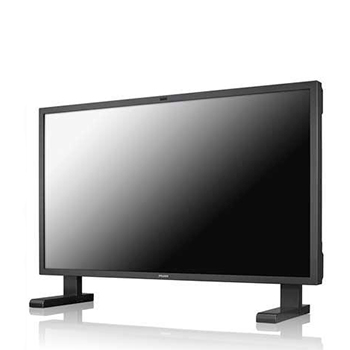

Применение LCD-панелей и видеоконтроллеров для создания видеостен

В современных диспетчерских центрах и переговорных комнатах важность информационного отображения и визуализации невозможно переоценить. Четкое и эффективное представление данных необходимо для принятия оперативных решений и обеспечения эффективного коммуникационного взаимодействия. В этом контексте, видеостены, построенные на основе профессиональных LCD панелей с тонкими стыками, становятся ключевым элементом AV-инфраструктуры.

В данном разделе мы постараемся рассказать какие преимущества предоставляет использование LCD панелей, какие особенности необходимо учитывать при проектировании подобного решения, и как с помощью контроллера Forsite WS серии можно создать максимально эффективную и гибкую систему для отображения информации в ультра-высоком разрешении.

Что следует учитывать при проектировании видеостены?

В процессе проектирования важно обратить внимание на топологию подключения LCD панелей. Топология определяет способ, которым панели соединяются с видеоконтроллером и друг с другом, что может влиять на итоговое разрешение, гибкость конфигурации, а также на общую отказоустойчивость системы. Существует два основных подхода к подключению панелей: топология "Точка-Точка" и топология "Daisy Chain" (Петля). Каждая из топологий имеет свои преимущества и недостатки, поэтому выбор оптимального варианта должен основываться на специфических потребностях проекта.

Топология

Точка-Точка

  • Отказоустойчивость: Выше, так как при выходе из строя одной LCD панели потеряется только контент на этой конкретной панели.
  • Коммутация: Каждая панель подключается напрямую к видеоконтроллеру. Это требует отдельного кабеля для каждой панели.
  • Производительность: Обеспечивает более высокую пропускную способность и меньше задержек.
  • Гибкость: Большая гибкость в конфигурации видеостены, не зависит от кратности сегментам.
  • Разрешение: Поддерживает максимальное разрешение каждой панели без потерь.
  • Затраты: Обычно выше из-за большего количества кабелей и портов.

Daisy Chain (Петля)

  • Отказоустойчивость: Ниже, при выходе из строя одной панели может быть деактивирован целый сегмент видеостены.
  • Коммутация: Панели подключаются последовательно. Это сокращает количество необходимых кабелей и портов на контроллере.
  • Производительность: Может быть ниже из-за последовательного соединения.
  • Гибкость: Ограничена, наиболее эффективна в стандартных конфигурациях (2x2, 3x3), сложнее использовать в нестандартных конфигурациях.
  • Разрешение: Может быть ограничено общим входным разрешением для группы панелей (например, 3840 x 2160 для группы 2x2), что может привести к потере разрешения при использовании больших сегментов.
  • Затраты: Могут быть ниже из-за меньшего количества кабелей и портов, но это может влечь за собой компромиссы в плане гибкости и отказоустойчивости.

Вывод:

Выбор между "Точка-Точка" и "Daisy Chain" зависит от спецификации проекта и требований к видеостене. Если важны отказоустойчивость, максимальное разрешение и гибкость, то рекомендуется выбирать топологию "Точка-Точка". Если же главными факторами являются снижение затрат на кабельную коммутацию и меньшее количество портов вывода, и проект подходит под стандартные конфигурации, то можно рассмотреть вариант "Daisy Chain" с использованием петель по 4 панели в конфигурации 2x2.

Межпанельный стык

Межпанельный шов видеостены - это расстояние между активными частями дисплеев на месте стыка дисплеев видеостены. Ключевая идея заключается в том, что чем меньше межпанельный шов, тем более плавным и непрерывным выглядит изображение, что способствует лучшему восприятию информации без потери деталей. Это особенно важно в ситуациях, где точность отображения и детализация изображения критичны, например, на презентациях, в мониторинговых центрах и диспетчерских. Однако, следует учитывать, что с уменьшением межпанельного шва не только возрастает стоимость видеостены, но и увеличивается сложность монтажа, что может потребовать более тщательной установки и калибровки панелей. Существующие размеры межпанельных швов, такие как 0,88 мм, 1,8 мм и 3,5 мм, предлагают различные компромиссы между качеством изображения, стоимостью и сложностью установки.

Стыковочный шов

Компенсация рамки

Компенсация рамки "bezel compensation", представляет собой технологию, используемую в многодисплейных системах. Эта технология позволяет создать визуально непрерывное изображение на нескольких мониторах, учитывая физические границы (рамки) между экранами.

Когда несколько дисплеев, таких как LCD-панели, используются рядом для создания видеостены, рамки мониторов могут создать прерывание в изображении. Компенсация рамки помогает скорректировать это, путем виртуального расширения изображения за пределы видимой области за рамкой, так что когда изображение проходит через два дисплея, оно выглядит непрерывным.

Это особенно полезно в ситуациях, где точность изображения и бесшовное взаимодействие между панелями имеют критическое значение, таких как ситуационные центры, диспетчерские или симуляторы.

Требования к разрешению

При проектировании видеостены важно тщательно подходить к выбору оптимального разрешения в зависимости от конкретных задач и сценариев использования. В различных контекстах разрешение экрана может иметь разное значение для качества представления информации.

Для переговорной комнаты:

В переговорной комнате, где видеостена обычно имеет конфигурацию 2x2, 3x3, 4x4, 4K UHD разрешение часто является оптимальным вариантом. Такое разрешение гарантирует четкость и ясность изображения при видеоконференциях и презентациях, и в то же время позволяет сэкономить на ресурсах обработки и снизить общие затраты на реализацию AV проекта в целом.

Для диспетчерской или мониторингового центра:

Для диспетчерских и мониторинговых центров потребность в высокой детализации изображения обуславливает необходимость использования видеостен с более высоким разрешением. Это позволяет интегрировать множество источников визуальной информации, таких как IP-камеры, географические карты и спутниковые снимки, с максимальной четкостью. Однако, повышение разрешения накладывает дополнительные требования к производительности видеоконтроллера. К тому же, существуют технические ограничения, включая ограничение максимального размера рабочего стола для полиэкрана в 16,384 x 16,384 пикселей. Также , операционная система MS Windows поддерживает максимум 32 физических дисплея в одной системе. Однако, это ограничение можно обойти, используя правильную топологию подключения, масштабаторы, матричные коммутаторы или контроллеры на базе Linux, которые не имеют таких ограничений.

В заключение, выбор высокого разрешения для видеостены должен быть сбалансирован с учетом мощности и производительности видеоконтроллера, который отвечает за обработку и визуализацию контента. Это обеспечивает эффективное представление информации без компромиссов в качестве или производительности.

Соотношение сторон

Соотношение сторон - это пропорция между шириной и высотой изображения или экрана. Оно часто выражается в виде двух чисел, например, 16:9 или 4:3. Это ключевой параметр, который необходимо учитывать при проектировании видеостены, особенно если целью является демонстрация медиаконтента.

Проблемы с неправильным соотношением сторон: Если конфигурация видеостены не соответствует стандартным соотношениям сторон (например, 16:9, которое часто используется для видео), это может привести к ряду проблем:

  • Сложности в создании контента: Нестандартное соотношение сторон может затруднить создание контента, так как большинство инструментов и программ для создания медиаконтента нацелены на работу с общепринятыми форматами. Это может потребовать дополнительных усилий и ресурсов для адаптации или создания специализированного контента.
  • Искажение изображения: При попытке воспроизведения контента с стандартным соотношением сторон на видеостене с нестандартным соотношением сторон возможны искажения изображения. Это может проявляться в виде растяжения, сжатия или обрезания контента, что негативно сказывается на качестве представления и восприятии информации.
  • Неэффективное использование экранного пространства: Неверное соотношение сторон может приводить к неэффективному использованию экранного пространства, с тем что часть экрана остается не задействованной или используется для отображения нерелевантной информации.

Рекомендации:

При проектировании видеостены для демонстрации медиаконтента важно тщательно продумать конфигурацию, соотношение сторон и параметры изображения. Желательно выбирать конфигурации, которые соответствуют стандартным форматам и обеспечивают гибкость и качество воспроизведения разнообразного контента.

Калибровка изображения

Калибровка дисплея видеостены – это неотъемлемый элемент настройки, который обеспечивает точную регулировку цветов и яркости каждой LCD панели. Это необходимо, так как панели, даже из одной партии, могут иметь различные заводские настройки и версии прошивок, что влияет на отображение цветов и яркости. Специалисты, используя калориметры и специальное программное обеспечение, проводят калибровку в процессе монтажа, что критически важно для обеспечения высокого качества изображения, особенно в профессиональных средах, таких как диспетчерские и мониторинговые центры.

Преимущества калибровки видеостены:

  • Точность цветов: Обеспечивает согласованность отображения на всей видеостене.
  • Комфорт для глаз: Правильная яркость снижает утомляемость глаз.
  • Четкость изображения: Гарантирует четкость мелких деталей на экране.
  • Профессиональная презентация: Повышает качество и восприятие контента.

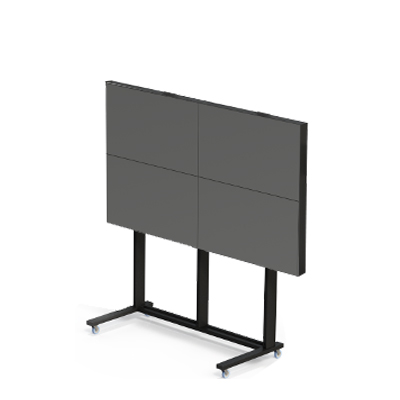

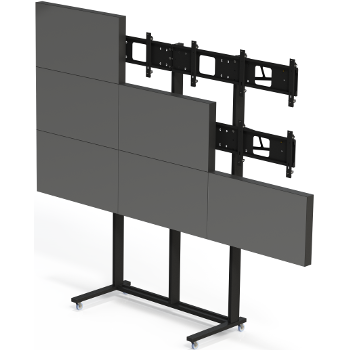

Крепления для видеостен

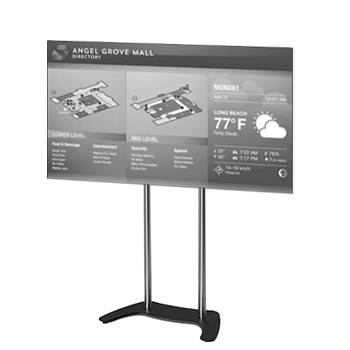

Выбор подходящих креплений для видеостены является существенным этапом, который зависит от характеристик помещения и специфики проекта. Существуют напольные, настенные, напольно-стеновые, распорные и потолочные типы креплений. Напольные крепления идеально подходят, когда стены не могут выдержать нагрузку, в то время как настенные крепления предпочтительны для оптимизации пространства. Напольно-стеновые и распорные крепления используются в ситуациях, где стена требует дополнительной поддержки, например, при работе с гипсокартонными стенами.

Важно отметить, что каждое крепление оборудовано системой микрорегулировки по вертикали и горизонтали, что обеспечивает точную установку. Кроме того, можно выбрать между откидными или выдвижными модулями крепления панелей, в зависимости от бюджета и необходимости доступа к коммутации.

Особенно важно подчеркнуть, что крепления разрабатываются и производятся индивидуально для каждого проекта, учитывая его специфику. Благодаря тому, что производство находится в России, мы способны обеспечить быстрые сроки разработки и поставки монтажных креплений любой сложности.

Типовой процесс поставки

Как правило видеостены используются на объектах, где необходимо обеспечить возможность непрерывной работы в течение длительного времени (24 часа в сутки 365 дней в году). Именно поэтому при выборе поставщика данного оборудования важно уделять особое внимание аспектам гарантийного обслуживания и минимальным срокам устранения неисправностей.

  1. Разработка ТЗ

    Выясняем задачи клиента, консультируем по особенностям решения разрабатываем тех.задание на проект

  2. Регистрация проекта

    Регистрация проекта позволяет получить индивидуальные цены и спланировать точные сроки производства оборудования

  3. Поставка оборудования

    Предварительное тестирование оборудования на нашей сборке, отгрузка оборудования доверенными компаниями-перевозчиками

  4. Монтаж

    Монтаж и пусконаладочные работы выполняются квалифицированными инженерами и монтажниками.

  5. Обучение

    Финальный этап внедрения проекта является обучение сотрудников заказчика работе с комплексом.

  6. Сервисный контракт

    Заключение сервисного контракта с заказчиком на обслуживание видеостены и продление гарантий при необходимости.
